一、產品型號：TPJ-5,2,1

二、產品名稱：彈簧疲勞試驗機

三、參考圖片：

四、產品介紹

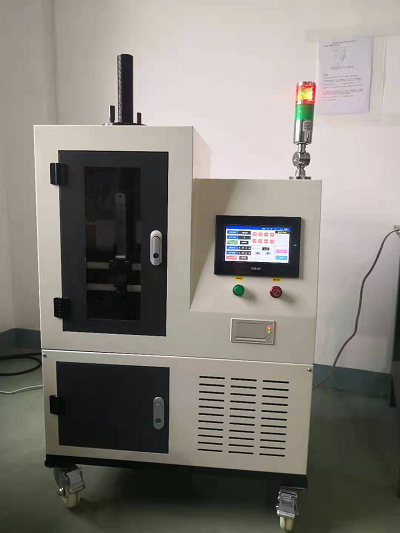

   TPJ-機械式彈簧疲勞試驗機主要用于對各種螺旋彈簧及各種汽車、摩托車、等機動車所使用的筒式減振器進行疲勞壽命試驗。也可制作特種夾具，以適應特殊試樣的疲勞試驗。試驗機為全封閉結構，外形美觀、使用an全。產品實物圖見圖（觸摸屏控制），

五、主要技術指標

1.阻力測試范圍: 5000N,2000N（可根據彈簧負荷增彈簧的試驗個數）

2.試件試驗行程： 100mm可調（可根據要求定做）

3.試件試驗頻率： 0.5～5Hz

4.試件運動方向： 鉛垂方向

5.試驗空間(長*寬*高mm）： 200*100*220 （也可根據特殊試樣設計夾具）

6.電源（三相四線制）： 380VAC  50Hz

7.電機功率： 1.5kW

8.試驗機尺寸（長*寬*高mm)： 700*510*1100

六、功能特點

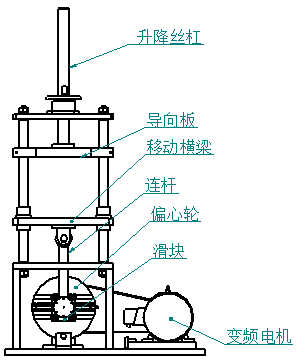

主機主要由機架、機械式加載機構、傳動機構、夾具四部分組成。機架由立柱、工作臺、激振臺、上橫梁、絲杠升降機構、底座等部分組成，立柱、工作臺、激振臺、上橫梁、絲杠升降機構安裝在一起，并穩定的安裝在底座上；被測彈簧通過限位槽安裝在激振臺和絲杠之間，通過調節絲杠的升降來滿足不同尺寸規格的試件的要求，通過更換夾具，滿足不同安裝方式的試件的要求。

加載機構為機械式結構，主要由曲柄連桿機構組成，將電機的旋轉運動轉化為鉛垂方向的直線往復運動；通過調整滑塊的偏心量，即可調整直線往復運動的距離，達到被測試件要求的試驗行程。

傳動機構由變頻調速電機和飛輪組成，通過調節電機轉速，可使試驗頻率在 0.5～5.0Hz 范圍內任意調節。

整個機械系統部分具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運轉平穩，易于保養、維護等特點。
