一、產品型號：TPJ-10,20,30

二、產品名稱：彈簧疲勞試驗機

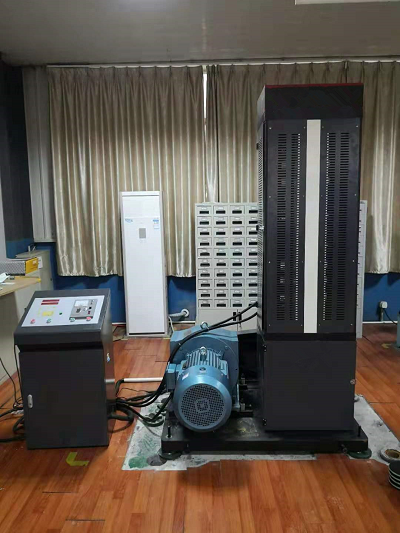

三、參考圖片：

四、產品介紹

   TPJ-機械式彈簧疲勞試驗機主要用于對各種螺旋彈簧及各種汽車、摩托車、等機動車所使用的筒式減振器進行疲勞壽命試驗。也可制作特種夾具，以適應特殊試樣的疲勞試驗。試驗機為全封閉結構，外形美觀、使用an全。產品實物圖見圖（觸摸屏控制），

五、主要技術參數：

1.結構 偏心輪傳動

2.工作方式 自動加載

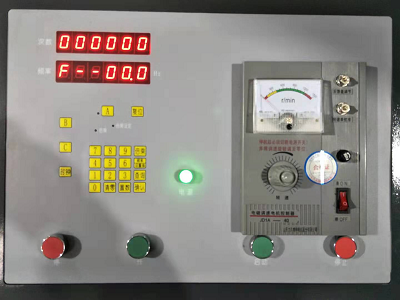

3.顯示方式 液晶屏顯示，調速器控制

4.數據處理 能夠保存、自動停機

5.zui大試驗力 30kN、20KN、10kN

6.試件zui大長度 300mm（可定制）

7.試件zui大外徑 Φ150mm （可定制）

8.試驗頻率 0～5Hz

9.振幅 Max：100mm（可定制）

10.計數容量 999999999

11.試驗工位 四工位

12.電源 380V/380VAC  50Hz

13.電機輸出扭矩 22KW、11KW

14.計數停機準確度 百分之1

15.保護功能 機械、程序雙保護

16.外型尺寸（長*寬*高） 約1200mm*900mm*2300mm

六、功能特點

主機主要由機架、機械式加載機構、傳動機構、夾具四部分組成。機架由立柱、工作臺、激振臺、上橫梁、絲杠升降機構、底座等部分組成，立柱、工作臺、激振臺、上橫梁、絲杠升降機構安裝在一起，并穩定的安裝在底座上；被測彈簧通過限位槽安裝在激振臺和絲杠之間，通過調節絲杠的升降來滿足不同尺寸規格的試件的要求，通過更換夾具，滿足不同安裝方式的試件的要求。

加載機構為機械式結構，主要由曲柄連桿機構組成，將電機的旋轉運動轉化為鉛垂方向的直線往復運動；通過調整滑塊的偏心量，即可調整直線往復運動的距離，達到被測試件要求的試驗行程。

傳動機構由變頻調速電機和飛輪組成，通過調節電機轉速，可使試驗頻率在 0.5～5.0Hz 范圍內任意調節。

整個機械系統部分具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運轉平穩，易于保養、維護等特點。
