全自動彈簧拉壓試驗機

一、產品型號:LNTL-S1000,500,200 二、產品名稱:全自動彈簧拉壓試驗機 三、參考圖片: 四、產品特點及用途: 全自動彈簧試驗機主要用于大型精mi螺旋彈簧、碟型等各種彈簧的強度、性

在線咨詢 全國熱線
15688871537
產品簡介

Product

一、產品型號:LNTL-S1000,500,200

二、產品名稱:全自動彈簧拉壓試驗機

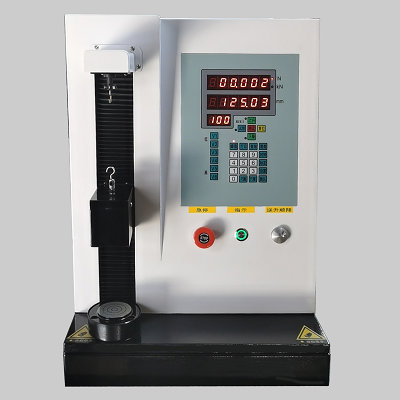

三、參考圖片:

全自動彈簧拉壓試驗機

四、產品特點及用途:

全自動彈簧試驗機主要用于大型精mi螺旋彈簧、碟型等各種彈簧的強度、性能檢測,廣泛用于鐵路、軍工企業,工礦企業等。試驗操作和數據處理符合GB/T7796-2005《彈簧拉壓試驗機技術條件》的要求。

基本概念

1.分 辨 力:試驗機指示裝置能有效分辨的zui小示值差 ;

2.負荷峰值:試驗過程中試樣所承受的zui大力值;

3.彈簧自由長(高)度:拉伸、壓縮彈簧兩端沒有被施加任何外力時的長度值;

4.剩余高度:彈簧在外力的作用下發生形變后物體的高度,用H表示;

5.變 形 量:彈簧沿負荷作用方向產生的相對位移,其變形的高度(自由高度–剩余高度)用△H表示;

6.彈簧剛度:使彈簧產生單位長度(角質)變形所需的負荷或扭矩,K=(F2-F1)/(H2-H1)單位用N/mm表示;

7.彈簧柔度:使彈簧產生單位負荷或扭矩所需要產生的單位長度變形,K=(H2-H1)/(F2-F1)單位用mm/N表示;

8.平均剛度:彈簧分段剛度的平均值;

9.平均柔度:彈簧分段柔度的平均值。

依據標準:

JB/T 7796-2017《彈簧拉壓試驗機》

JIS B7738-2001《壓縮和拉伸盤簧試驗機》

JJF 1134-2005《專用工作測力機校準規范》

五、主機

1、采用高強度單臂結構。

2、傳動系統:由精mi同步帶輪、精mi滾珠絲杠副及導向部分等組成。

3、驅動系統:采用步進電機驅動、噪音小,壽命長,傳動平穩,性能穩定、可靠。具有過載、過流、過壓、自動對盤、位移上下限位和緊急停止等保護功能。

4、整機功能:

1、數據儲存、打印功能

2、對于彈簧的試驗,可自動計算彈簧剛度(或K值)。

3、清零:試驗力、位移可根據需要隨時清零。

4、校準:能實現試驗力示值的準確度標定。

5、試驗方式:可以實現試驗力、試驗速度、位移等多種控制方式,有以下功能:

1) 設定彈簧的剩余高度,檢測彈簧的試驗力

2) 設定變形量,檢測彈簧的試驗力

3) 設定試驗力,檢測彈簧的剩余高度

4) 設定試驗力,檢測彈簧的變形量

6、單個彈簧5個檢測點。

7、彈簧變形量模式位移(高度)自動清零。

8、位移(高度)誤差修正

9、有過載自動停機功能;

10、加載速度:9種可供選擇

四、試驗機的主要技術指標:

10.zui大試驗力(N)         500

11.有效測量范圍 百分之1-100FS

12.試驗力zui小分辨率(N) 0.001N

13.位移zui小分辨率 0.01

14.試驗zui大行程 200

15.壓盤直徑 φ50mm

16.上、下壓盤平行度誤差 ≤0.1mm

17.上、下壓盤偏移量誤差 ≤1.0mm

18.試驗力示值相對誤差 ≤±百分之1.0

19.試驗力示值重復性相對誤差         ≤百分之1.0

20.試驗力零點相對誤差 ≤±百分之0.1FN

21.變形示值誤差 ≤±(50+0.15l)μm

22.電源電壓AC(V)及功率 220V±百分之10  50HZ,0.75kw

23.外形尺寸:長×寬×高 450*300*620mm

24.重量(KG) 約100KG
