Product
一、設備名稱:全自動鋼筋彎曲試驗機
二、設備型號:LNGW-40B

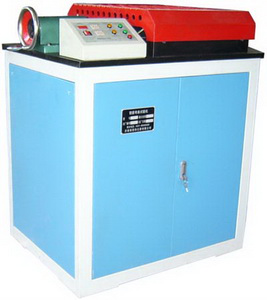

三、參考圖片
四、簡介
LNGW-40B型“鋼筋彎曲試驗機”采用PLC控制顯示系統和專用高精度交流伺服電機傳動機構,gao效、無噪音、彎曲角度更加準確、使用壽命更長,an全性能更加穩定;
該機是對鋼筋進行平面正,反向彎曲試驗的專用設備。該設備主要技術參數和指標符合YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》、增加相應的彎心可以滿足GB 1499.2-2018的要求。 為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備,同時適用于建筑行業現場鋼筋彎曲,達到試驗與施工一機兩用。質量優良并具有結構緊湊體積小,操作簡單易掌握,彎曲角度數字PLC控制和顯示,運行平穩噪音低,使用可靠壽命長,設計合理維修方便潤滑簡單等特點。 特點是限位和易損件的設計更加合理,易損件容易更換,因此使用壽命長。
適用標準
GB/T 232-2010《金屬材料彎曲試驗方法》
YB/T 5126-2017《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》
GB/T 1499.2-2018《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》
GB/T 28900-2012鋼筋混凝土用鋼材試驗方法
五、機械原理

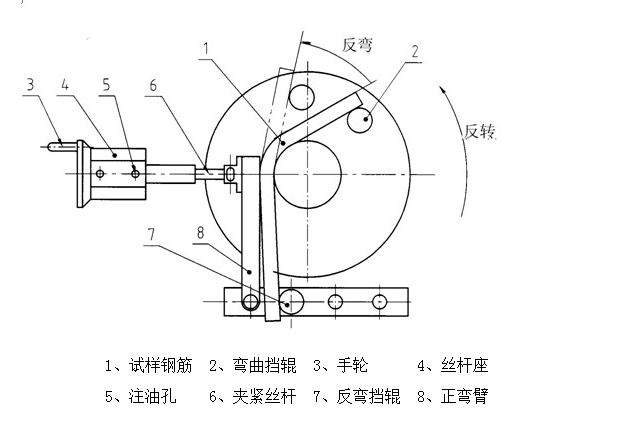

1、 主機結構:
本機主要由傳動部分、機架、工作臺、螺旋調整裝置和限位機構組成。
傳動部分將制動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成并帶有側門的箱體,它支撐著試驗機各組成部件。工作臺即機器的上平板,其上裝有螺旋調整裝置和限位機構,另外還裝有防護罩等。
2、 電氣控制部分:
型試驗機彎曲角度:采用高精度交流伺服電機里面的光電編碼器信號,由PLC控制系統進行角度計算、顯示和控制,不需要像以前的彎曲機累計顯示??刂凭雀?,持續、穩定,當試驗機彎曲角度達到所設置角度時,經PLC控制,使電動機斷電終止試驗。
六、技術指標
1、彎曲鋼筋直徑范圍 Ф6—Ф
2、鋼筋正向彎曲角度 0°—180°內任意設定
3、鋼筋反向彎曲角度 0°—180°內任意設定
4、工作盤轉速 <2r/min
5、輥心距離 165mm
6、工作盤直徑 Ф580mm
7、電動機功率 1.5kw
8、隨機配標準彎心套 HRB400正彎 一套(Ф6—Ф40)
9、機器外形尺寸(長×寬×高) 1200×900×1100(mm)
10、機器重量 約1000kg
