傳動軸扭轉試驗機

微機控制傳動軸扭轉試驗機是由加載系統、傳動系統、計算機測量控制顯示系統等組成,適用于對各類傳動軸,半軸,萬向節,球頭連接件等進行靜態扭轉力的檢測。該機采用臥式結構

在線咨詢 全國熱線
15688871537
產品簡介

Product

一、設備名稱:傳動軸扭轉試驗機

二、型號:LNNZ-W

三、zui大試驗扭矩:2000Nm,5000Nm,10000Nm,20000Nm....

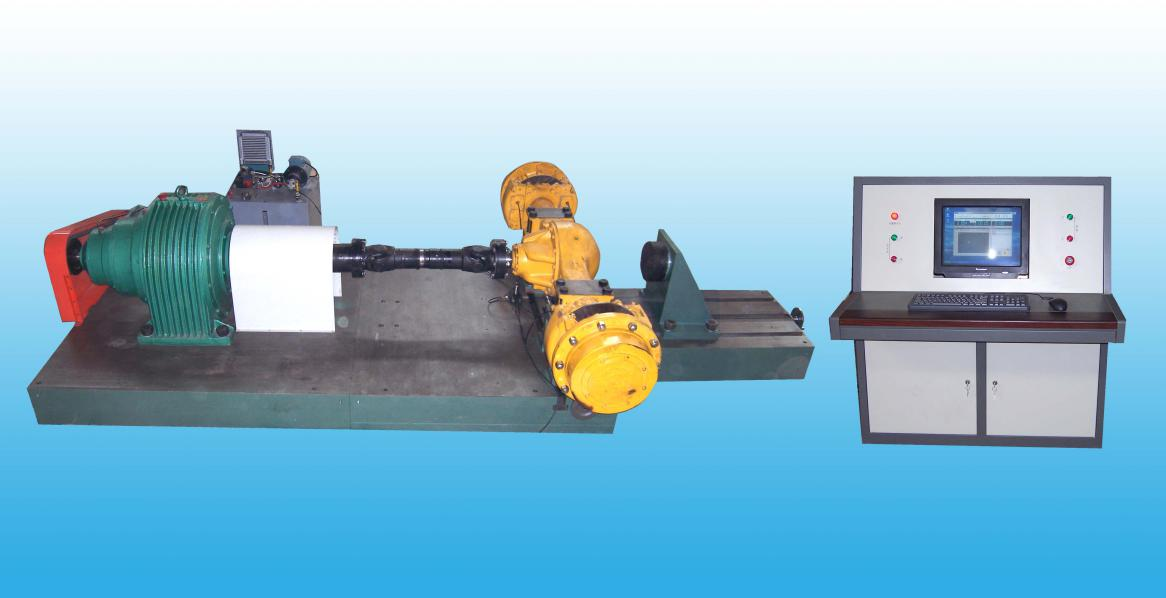

(機器示意圖片)

四、項目簡介

微機控制傳動軸扭轉試驗機是由加載系統、傳動系統、計算機測量控制顯示系統等組成,適用于對各類傳動軸,半軸,萬向節,球頭連接件等進行靜態扭轉力的檢測。該機采用臥式結構。計算機屏幕顯示,雙通道數字式數據采集卡和全數字交流伺服系統組成閉環控制。采用擺線減速器傳動,具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

整機利用全數字交流伺服控制系統及計算機數據采集處理系統,光電編碼器采集試樣的扭轉角度及扭轉次數,可以設置試樣的扭轉角度檢測扭矩,也可以設置試件的扭矩檢測其扭轉角度??梢源蛴≡囼灁?shù)據及扭矩T—扭轉角度θ曲線等。

執行標準:GB/T 10128 《金屬材料室溫扭轉試驗方法》,

JJG 269《扭轉試驗機檢定規程》等。

應用行業:計量質檢;冶金鋼鐵;機械制造;民用航空;高等院校;科研實驗所;商檢仲裁、技術監督部門;建材陶瓷;石油化工;其它行業。



五、主要技術性能指標

1.扭矩量程:2000Nm,5000Nm,10000Nm,20000Nm

2.扭矩測量范圍:1%-100%FS;

3.扭矩zui小讀數值:0.1Nm

4.扭矩示值相對誤差:≤±1.0% (正轉和反轉兩個方向)

5.扭矩重復性相對誤差:≤1.0%(正轉和反轉兩個方向)

6.轉角測量范圍0-10000°

7.轉角示值相對誤差:≤±1% (正轉和反轉兩個方向)

8.扭角顯示zui小分辨率:0.01°

9.試驗轉速:0.05-720°/min

10.扭轉速度示值相對誤差:≤±1% (正轉和反轉兩個方向)

11.扭轉速度示值重復性誤差:≤1.0%

12.加力盤、扭矩盤間距離:0~2000mm(可定制)

13.加載端(移動端)縱向調節范圍:±250mm(可定制)

14.尾座(固定端)擺角:±60°(可定制)

15.尾座(固定端)微調范圍:0-150mm(可定制)

16.兩夾頭的同軸度:1000mm   ≤Φ0.5mm

17.機座zhong心高度:800mm(可定制)

18.電源:AC 380V±10%,50Hz;

19.試樣夾持方式:按用戶試樣提供夾具一套

20.試驗級別:1級

21.主機凈尺寸:約3800*1400*1500
