一、設備名稱：沖擊試樣缺口拉床

二、型    號：UV-2Y

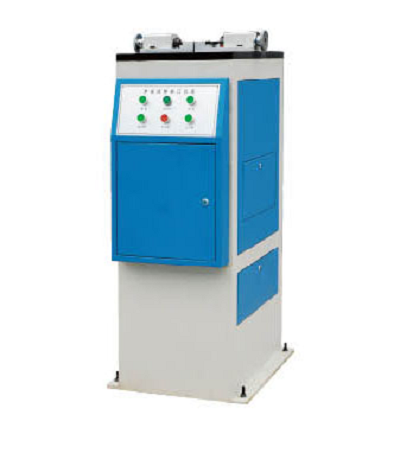

三、參考圖片

四、性能說明：

在材料缺口沖擊試驗中，其V 型缺口（或U型缺口）的加工是試驗能否進行的關鍵問題，本拉床為您提供一種理想的、可絕dui保證bai分之百的加工出合格的2mm V 型和2mmU 型缺口的專用設備。

本拉床為油泵液壓缸方式驅動，可按用戶要求而配置V 型或U 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精mi加工制造，硬度高、耐磨性好，使用壽命長，操作簡便。加工出的V 型缺口和U 型缺口可滿足相關國家標準，由于一次拉削加工成型的原理，其加工同一性ji好，可保證所加工的試樣缺口bai分之百合格。

沖擊試樣

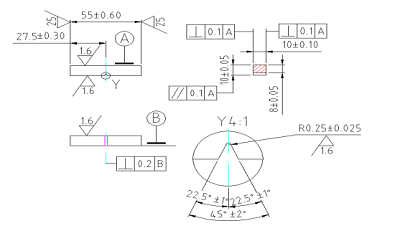

 V型缺口試樣

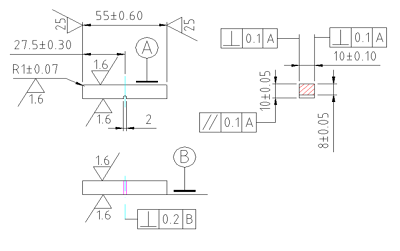

U型缺口試樣

五、技術參數：

1.缺口型式：

V型符合GB/T229-2007，ISO148等標準要求

U（2mm）型符合GB/T229-2007等標準要求

U（3mm）型特殊標準要求（此規格拉刀需特殊訂貨）

U（5mm）型特殊標準要求（此規格拉刀需特殊訂貨）

2.加工試樣尺寸： 10×10（7.5或5）×55mm

3.拉刀行程： 350mm

4.拉削速度： 2.6m/min

5.電源： 380V 500W

6.外型尺寸： 400×650×1200（長×寬×高）mm

7.重量： 約150Kg

六、工作原理及結構特點:

該機由液壓部分, 主傳動部分，電控部分,輔助部分等組成。

液壓部分由油箱、電機、泵、油缸等組成，主電機帶泵順時針旋轉吸油，供油缸以2.0m/min的速度帶刀體（V型、U型專用拉刀）上下運動拉削V型及U型缺口。刀座上設有潤滑油杯，工作時向油杯內加滿潤滑油（30#機油或其他潤滑油）。切削前后用刷子蘸少量油刷去鐵屑潤滑刀刃，切削前一定用刷子將鐵屑清除干凈。油缸下有接油盒，接流下的少量潤滑油?？梢愿鶕?jù)本機工作時間的長短定期清理。
