一、設備名稱：金屬線材纏繞（卷繞）試驗機

二、設備型號：LNCR-6

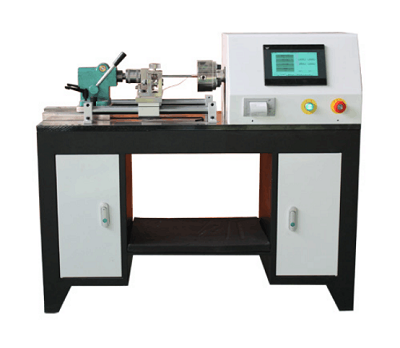

三、參考圖片

四、產品概述

金屬線材纏繞試驗機適用于測定直徑(或厚度)為0.1-6.0mm的有鍍層和無鍍層的金屬線材在纏繞試驗后顯示線材表面鍍層的牢固性及表面的缺陷。

該機主要用于大專院校、科研部門、工礦企業的力學實驗室的銅、鋁、鋼絲及合金等金屬線材承受塑性變形的能力，也廣泛用于生產單位的在線檢測；主要行業有鋼絲廠、質量監督、科研院所、建筑行業、鋼絲繩、電線電纜、電氣化鐵道用銅及銅合金導線、銅接觸線等生產和使用部門。

適用標準

GB/T 2976-2004《金屬材料 線材 纏繞試驗方法》

GB/T 4909.7-2009《裸電線試驗方法 第7部分 卷繞試驗》

GB/T 25835-2010:2003《纜索用環氧涂層鋼絲》

試驗方法

方法A：重復卷繞試件在規定直徑的試棒上緊密卷繞八圈，退繞六圈，退繞時試件呈螺旋狀的部分應展出成直線形狀，然后重新緊密卷繞在試棒上。

方法B：一次卷繞試件在規定的直徑的試棒上緊密卷繞八圈。

其它試驗方法按實際行業要求。

    該機型采用高性能交流電機作為動力輸出，配以高精度減速電機，從而使動力能平穩輸出。電機的驅動采用高可靠、高穩定變頻器，提高機器運行的平順性，降低功耗。主機一側旋轉夾頭固定在電機輸出軸上，夾頭有多種直徑的孔，可供不同規格的試樣插入；另外一端隨動支座移動采用直線軸承，摩擦阻力小，保證試驗過程中線材緊密纏繞。為保證纏繞緊密，纏繞時可在試樣自由端施加不超過該線材公稱抗拉強度相應力值百分之5的拉緊力。拉緊力采用砝碼施加，將作用力直接施加在線材上。隨動支座上加裝手動纏繞試驗裝置，可對不同要求的試樣進行手動纏繞。隨動支座芯軸后面新加裝頂針系統一套，保證了試驗的同軸性。對整機結構、外觀、試驗方便性等全新優化，工作臺面美觀化防銹處理，夾頭電鍍，控制器軟件硬件quan面升級。

五、技術指標：

1.金屬線材直徑：0.5≤d(D)＜6.0

2.兩夾具之間空間：300mm

3.插入孔直徑范圍：0.5-6.0mm

4.夾塊硬度：＞55HRC

5.纏繞（卷繞）速度：0-60r/min（無ji調速）

6.速度誤差：＜±百分之 5

7.圈數zui小讀數值：0.1

8.zui大圈數:99999999

9.試驗機尺寸及重量：1100×400×970mm，150kg
